Мир современного человека немыслим без электрической энергии. Она питает наши дома, приводит в движение промышленное производство и освещает города. Однако для эффективного и безопасного управления электрическим током применяются совершенно разные типы технических устройств.
Вся электротехническая аппаратура фундаментально делится на две большие категории: низковольтную и высоковольтную. Граница между ними проходит по значению номинального напряжения в 1000 Вольт (1 киловольт). Устройства, работающие с напряжением до 1 кВ, относятся к низковольтным, а все, что свыше этого порога, – к высоковольтным. Это разделение не формальность, а следствие принципиально разных задач, которые стоят перед каждой из этих групп, и различных подходов к их конструированию и эксплуатации.
Особенности и назначение низковольтного оборудования
Низковольтные системы являются конечным звеном в цепи электроснабжения, они доставляют энергию непосредственно к потребителю. Их главная задача – распределение и защита. Это тот самый мир электрики, с которым мы сталкиваемся ежедневно.
Сферы применения низковольтных устройств
Область использования такой аппаратуры чрезвычайно широкая. Она составляет основу электрических сетей жилых домов, офисных зданий, торговых центров и небольших производственных цехов. Практически любой бытовой прибор, осветительная система или офисная техника функционируют благодаря низковольтным сетям. Основные области применения таких устройств:
- ввод и учет электроэнергии в зданиях;
- распределение питания по отдельным группам потребителей (розетки, освещение);
- защита линий от перегрузок и коротких замыканий;
- управление электродвигателями и другими исполнительными механизмами на производстве.
Конструктивно низковольтные компоненты отличаются относительной компактностью, стандартизированными размерами для монтажа в распределительные щиты и ориентацией на максимальную безопасность для неспециализированного пользователя. Их изоляция рассчитана на соприкосновение с человеком при соблюдении базовых правил предосторожности. Примерами таких изделий являются автоматические выключатели, устройства защитного отключения (УЗО), контакторы, реле, розетки и выключатели.
Специфика высоковольтного оборудования

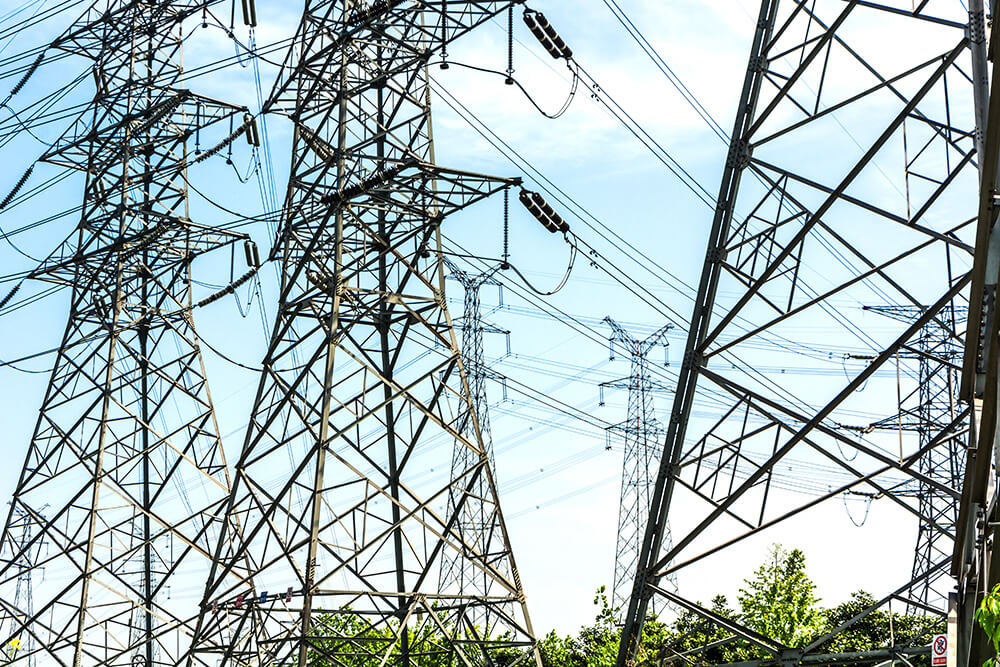

Если низковольтные системы – это кровеносные капилляры, то высоковольтные – это артерии энергетической системы. Их стихия – генерация, преобразование и передача огромных объемов электрической мощности на большие расстояния. Применение высокого напряжения обусловлено физическими законами: чем выше напряжение, тем меньше потери энергии при ее транспортировке по проводам. Поэтому на электростанциях напряжение повышают до сотен киловольт, передают его по линиям электропередачи, а затем поэтапно понижают на подстанциях до приемлемого для потребителей уровня.
Вся высоковольтная аппаратура характеризуется внушительными габаритами и сложной конструкцией. Это связано с необходимостью применения мощной изоляции, которая смоет выдерживать гигантское напряжение и предотвращать пробои. Работа с такими установками сопряжена с колоссальным риском и доступна только персоналу с высокой квалификацией и специальным допуском. Оборудование размещается на открытых распределительных устройствах или в специальных закрытых помещениях с ограниченным доступом.
Основные компоненты высоковольтных сетей
Высоковольтные комплексы состоят из множества сложных элементов, каждый из которых выполняет свою специфическую функцию. Без их слаженной работы невозможно функционирование энергосистемы страны или крупного промышленного объекта.
К основным типам высоковольтной аппаратуры относятся:
- силовые трансформаторы, которые повышают или понижают напряжение;
- выключатели, способные разрывать цепи с очень высокими токами;
- разъединители для создания видимого разрыва в электрической цепи при проведении ремонтных работ;
- измерительные трансформаторы тока и напряжения для контроля параметров сети;
- комплектные распределительные устройства для приема и распределения электроэнергии.

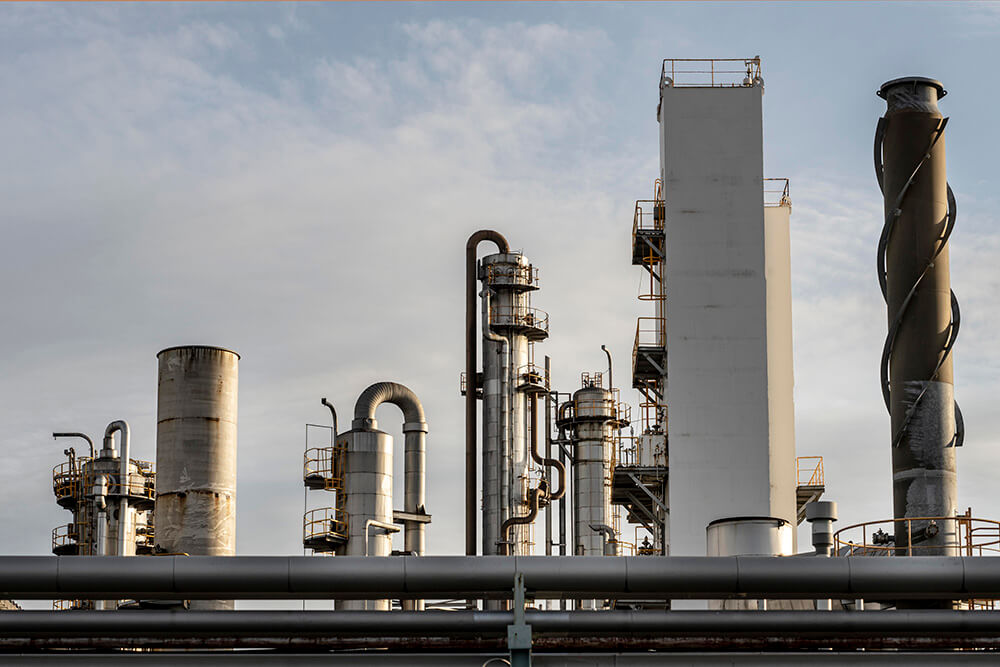

Эти компоненты можно встретить на электростанциях, узловых подстанциях и на территории крупных промышленных предприятий (металлургических комбинатов, химических заводов и горно-обогатительных фабрик), чье энергопотребление исчисляется мегаваттами.
Принципы подбора оборудования для предприятий
Выбор между низковольтными и высоковольтными системами для конкретного предприятия обусловлен исключительно техническими и экономическими потребностями. Процесс принятия решения начинается с детального анализа проекта и определения требуемой мощности.
Для небольшого производства, мастерской или офисного центра с суммарным потреблением до нескольких сотен киловатт обычно достаточно подключения к низковольтной сети 0,4 кВ. В этом случае предприятие получает уже преобразованную энергию от городской или районной подстанции. Это снимает с него заботы о содержании сложного и дорогостоящего трансформаторного хозяйства. Вся внутренняя электросеть строится на базе стандартных низковольтных компонентов:
- распределительных щитов;
- автоматических выключателей;
- кабельных линий.
Совсем иная ситуация на крупных промышленных объектах. Завод с мощными станками, печами и технологическими линиями потребляет столько энергии, что его подключение к низковольтной сети технически невозможно и экономически нецелесообразно. Такое предприятие получает электроэнергию по высоковольтной линии (например, 6, 10 или даже 110 кВ) и самостоятельно понижает напряжение до необходимого уровня на собственной главной понизительной подстанции. Это сопряжено со значительными капиталовложениями в строительство подстанции и закупку высоковольтного оборудования, а также с расходами на его последующее обслуживание квалифицированным персоналом. Однако такой подход дает предприятию энергетическую независимость и гибкость в управлении своими ресурсами.
Таким образом, граница между двумя мирами электрики – низковольтным и высоковольтным – определяется масштабом задач. От бытовой розетки до гигантских трансформаторов на электростанциях – каждый тип оборудования находится на своем месте, формируя единую и сложную систему современного энергоснабжения.
