Энергетическая инфраструктура промышленного объекта кардинально отличается от бытовой сети, привычной каждому в городской квартире или частном доме. Разница заключается не только в масштабах потребления, но и в самой архитектуре, уровне надежности и специфике используемых агрегатов. Грамотно спроектированная и реализованная схема подачи энергии становится фундаментом для бесперебойной деятельности любого производства, от небольшого цеха до гигантского металлургического комбината. Ее главная задача – стабильная доставка электричества необходимого качества к каждому станку, конвейеру и осветительному прибору.
Организация питания завода – это всегда многоступенчатый и комплексный процесс. Он начинается далеко за пределами производственной площадки и завершается у клемм конкретного двигателя или компьютера. Благодаря пониманию этого пути удается осознать всю сложность и ответственность, которые лежат в основе функционирования промышленного сектора.
Путь электричества: от подстанции до станка

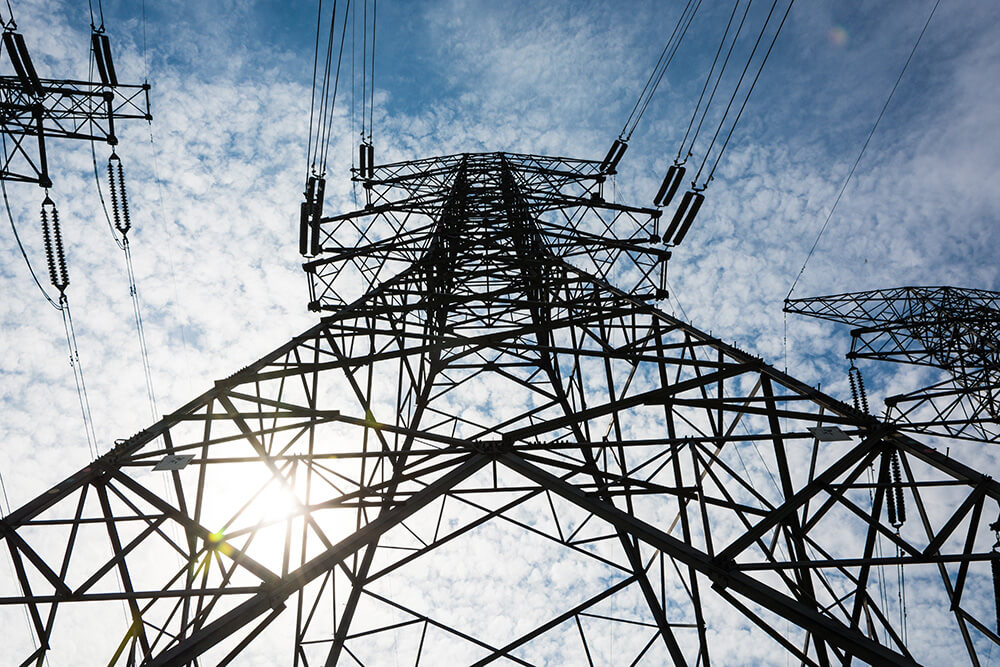

Подача энергии на крупный промышленный объект происходит поэтапно. Электричество поступает от магистральных линий электропередачи, где напряжение может достигать сотен тысяч вольт. Такое высокое значение необходимо для сокращения потерь при транспортировке на большие расстояния. Однако для работы заводского оборудования оно абсолютно непригодное и даже опасное. Поэтому первым звеном в цепи выступает главная понизительная подстанция, которая располагается непосредственно на территории принимающего предприятия.
Прием электроэнергии высокого напряжения

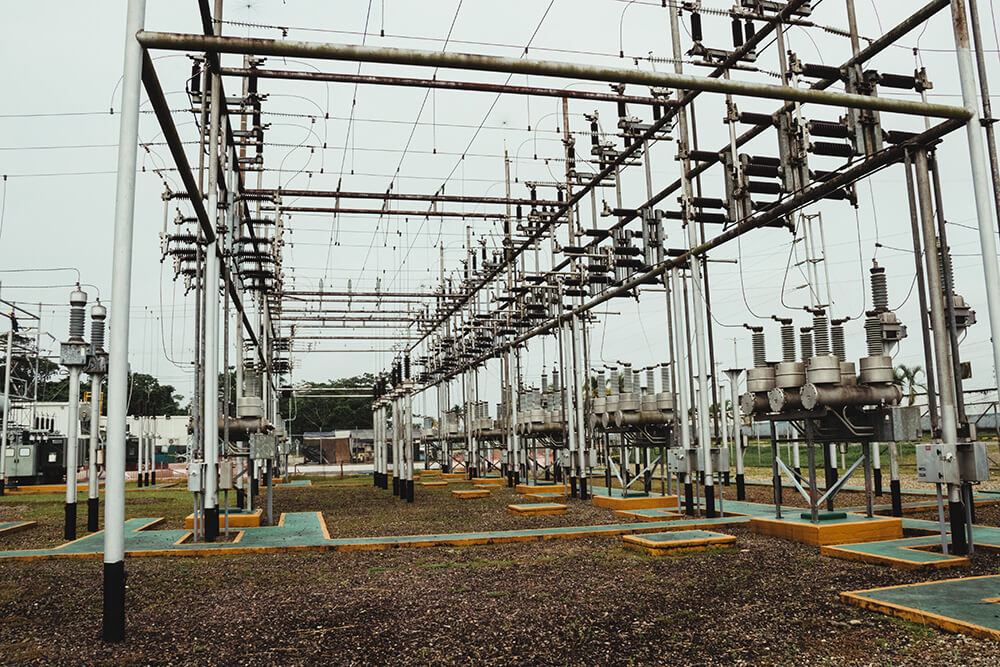

Главная понизительная подстанция – это, по сути, входные ворота для электричества на территорию завода. Здесь установлены мощные силовые трансформаторы, которые выполняют первичную задачу: они понижают входящее высокое напряжение до более приемлемого уровня, обычно до 6, 10 или 35 киловольт (кВ). Это напряжение все еще слишком высокое для непосредственного подключения станков, но оно оптимальное для распределения энергии по большой территории самого предприятия. ГПП также содержит комплекс аппаратуры для коммутации, защиты и учета поступающей электроэнергии.
Распределение по территории предприятия
После понижения на ГПП электричество с напряжением 6-10 кВ направляется во внутреннюю распределительную сеть. Она состоит из густой паутины кабельных или воздушных линий, которые проложены по всей территории промышленного объекта. Эти линии ведут к цеховым трансформаторным подстанциям, расположенным в непосредственной близости от основных групп потребителей:
- производственных цехов;
- административных зданий;
- складов и т.п.
Управление такой сетью осуществляется через распределительные устройства, которые дают возможность оперативно подключать или отключать отдельные участки для проведения ремонтных работ или при возникновении аварийных ситуаций.
Понижение напряжения и подача к потребителям
Цеховая подстанция – это финальный участок трансформации. Установленные здесь трансформаторы понижают напряжение с 6-10 кВ до рабочего уровня 380/220 вольт. Именно такое напряжение необходимо для питания большинства промышленных электродвигателей, систем освещения, отопления и прочих потребителей. От ЦТП электричество по кабелям меньшего сечения поступает на распределительные щиты и пункты внутри цехов. А уже от них энергия расходится к каждому отдельному станку, прибору или светильнику, завершая свой долгий путь.
Составные элементы системы энергоснабжения
Эффективная и безопасная работа энергетической инфраструктуры достигается за счет слаженного взаимодействия множества технических компонентов. Каждый из них выполняет свою уникальную функцию в общей схеме.
Базовыми компонентами электросети являются:
- Силовые трансформаторы. Аппараты для преобразования уровня напряжения. Они бывают понижающими (на ГПП и ЦТП) и, в редких случаях, повышающими.
- Распределительные устройства. Комплексы коммутационного оборудования (выключатели, разъединители), предназначенные для приема и распределения электроэнергии.
- Кабельные и воздушные линии. Проводники, по которым электрический ток передается между подстанциями и от них к потребителям.
- Аппаратура релейной защиты и автоматики. «Мозг» системы. Эти устройства непрерывно контролируют параметры сети (ток, напряжение) и в случае отклонений от нормы или коротких замыканий автоматически отключают поврежденный участок, предотвращая развитие аварии.
- Устройства компенсации реактивной мощности. Специальные конденсаторные установки, которые снижают дополнительные нагрузки на сеть, повышая ее эффективность и уменьшая потери энергии.
Каждый из перечисленных элементов подбирается на основе тщательных расчетов, учитывающих суммарную мощность всех потребителей, их режим работы и требования к качеству питания.
Требования к электрической энергии
Не все промышленные потребители одинаково реагируют на перерыв в электроснабжении. Поэтому все они разделяются на категории по надежности, что непосредственно влияет на построение схемы питания.
Выделяется три основные категории:
- Первая, самая ответственная группа. Сюда относятся объекты, где малейший перебой с электричеством может привести к катастрофическим последствиям: создать опасность для жизни людей, нанести колоссальный финансовый урон, вывести из строя сложнейшую аппаратуру или остановить непрерывный технологический цикл. Чтобы этого не допустить, их подключают сразу к двум независимым линиям, а переход на резервную происходит мгновенно и автоматически.
- Вторая группа. Это предприятия и организации, для которых обесточивание не несет фатальных рисков, но приводит к массовым простоям персонала и техники, срыву производственных планов и убыткам. Их электроснабжение также дублируется, однако для переключения на запасную линию не требуется автоматика, это может сделать вручную дежурный сотрудник.
- Третья, самая многочисленная группа. В нее входят все остальные потребители. Временное отсутствие света, например, на период до суток для проведения ремонтных работ, не создает для них серьезных проблем. Поэтому для таких объектов вполне достаточно подключения к одному источнику электроэнергии.
Помимо непрерывности, большое значение имеет и качество самой электроэнергии. Отклонения напряжения от номинального значения, колебания частоты или искажения синусоидальной формы тока могут негативно сказаться на работе чувствительного оборудования, особенно современных станков с ЧПУ и сложной электроники. Поэтому поддержание параметров качества тока в заданных пределах является одной из главных эксплуатационных задач энергетической или инженерной службы предприятия.
